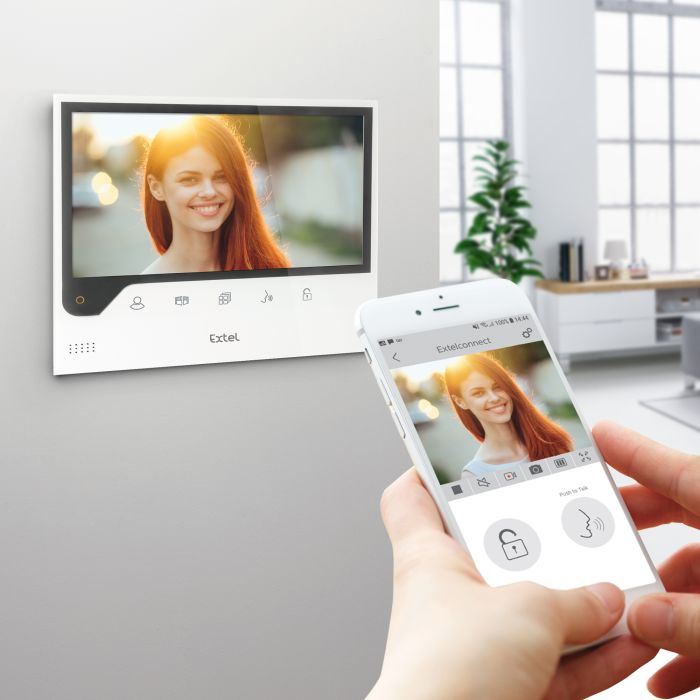

Videoportero de 7 pulgadas conectado a su teléfono inteligente - Connect - Extel

Ventajas del producto:

•Instalación sencilla y rápida con 2 cables entre la placa externa y el monitor
• Reciba y abra a sus visitantes desde su domicilio y desde cualquier sitio
con su teléfono inteligente
• Grabación de fotos de los visitantes en la memoria interna
• Función de monitoreo para vigilar fácilmente la entrada
• Doble control de cerradura Y cancela
• Visión nocturna
• Portaetiquetas y botón iluminado
• Placa externa y visera de aluminio

Contenido del kit:
• 1 monitor en color de 7" teclas táctiles wifi
• 1 placa externa
• 1 visera de aluminio contra la lluvia
• 1 soporte de pared para el monitor

Características técnicas:

Cableado con 2 cables
Distancia máx. placa externa/cámara - pantalla: 100 m
Control de cerradura Y cancela
Timbre: 6 tonos
Nivel sonoro: 85 dB
Características de la pantalla:
Diagonal: 7" (18 cm)
Resolución: 800 x 480 px
Memoria para las fotos: 100 máx.
Fijación: en la pared
Características de la placa externa:
Sensor: CMOS en color 650 TVL
Ángulo de visión: H70°/ V55°
Objetivo: orientable
Visión nocturna: Ledes IR invisibles
botón de llamada luminoso: No
portaetiquetas luminoso: Sí
Control de cerradero: 12 V / 1,1 A máx.
Control de cancela: poder de corte de 12 V / 2 A máx.
Fijación: en saliente
Ajustes: luminosidad + contraste + volumen de timbre + color
Acabado del monitor: plástico gris y negro
Placa externa: aluminio negro y gris
Características eléctricas: 24 V CC / 550 mA / 13,2 W
Temperatura de funcionamiento: -20 °C / +50 °C
Uso del monitor: interior
Placa externa: exterior (IP44)
Características del producto solo:
Dimensiones del monitor: 150 (alto) x 175 (ancho) x 14 (prof.) mm
Dimensiones de la placa externa: 185 (alto) x 100 (ancho) x 46 (prof.) mm
Peso: 1,0 kg
Características del kit: Dimensiones: 210 (alto) x 315 (ancho) x 97 (prof.) mm
Peso: 1,4 kg
Norma y certificación: CE, RoHS, REACH

Garantía de 2 años

Características técnicas de Extel Connect:

• Cableado: 2 cables
• Distancia máxima: placa externa/cámara - pantalla: 100 m
• Control posible desde la pantalla: apertura de una cerradura (portilla) Y cancela
• Timbre: 6 tonos a elegir
• Nivel sonoro: 85 dB
• Características de la pantalla:
  • Diagonal: 7" (18 cm)
  • Resolución: 800 x 480 px
  • Memoria para las fotos: 100 máx.
  • Fijación: en la pared
• Características de la placa externa:
  • Sensor: CMOS en color 650 TVL
  • Ángulo de visión: H70°/ V55°
  • Objetivo: orientable
  • Visión nocturna: Ledes IR invisibles
  • Botón de llamada luminoso: No
  • portaetiquetas luminoso: Sí
  • Control de cerradero: 12 V / 1,1 A máx.
  • Control de cancela: poder de corte de 12 V / 2 A máx.
  • Fijación: en saliente
• Ajustes: luminosidad + contraste + volumen del timbre + color
• Acabado:
  • Monitor: plástico gris y negro
  • Placa externa: aluminio negro y gris
• Características eléctricas: 24 V CC / 550 mA / 13,2 W
• Temperatura de funcionamiento: -20 °C / +50 °C
• Uso del monitor: interior
• Placa externa: exterior (IP44)
• Características del producto solo:
  • Dimensiones del monitor: 150 (alto) x 175 (ancho) x 14 (prof.) mm
  • Dimensiones de la placa externa: 185 (alto) x 100 (ancho) x 46 (prof.) mm
  • peso: 1,0 kg
• Características del kit:
  • Dimensiones: 210 (alto) x 315 (ancho) x 97 (prof.) mm
  • peso: 1,4 kg
  • Norma y certificación: CE, RoHS, REACH

Contenido del kit:

• 1 monitor en color de 7" teclas táctiles wifi
• 1 placa externa
• 1 visera de aluminio contra la lluvia
• 1 soporte de pared para el monitor

¿Cómo instalar el videoportero conectado Extel Connect?

Nota: Si prueba el producto antes de instalarlo, coloque el monitor sobre una superficie plana y procure no hacerlo con la placa externa y el monitor en la misma habitación, de lo contrario el videoportero emitirá un sonido estridente (efecto Larsen)

Instalación de la placa externa

1. Retire el tornillo debajo de la placa externa (1)
2. Bascule la placa externa hacia adelante (2)
3. El objetivo de la placa externa debe colocarse a una altura de aproximadamente 1,60 m (3)
4. Fije firmemente la visera contra la lluvia con tornillos (5) y coloque una junta de silicona* (4) entre la visera y la pared para evitar que circule el agua. *No use silicona con ácido acético (olor a vinagre)
5. Conecte los cables respetando el plan de cableado (fig. 6)
6. Encaje la placa externa con la visera contra la lluvia (7)
7. Coloque de nuevo el tornillo de fijación (8).

Cableado del interfono Extel Connect. Para evitar los riesgos de interferencias y de un funcionamiento incorrecto, no pase el cable del videoportero por la misma vaina que los cables eléctricos. Atención: no doble nunca los cables para aumentar la sección. En caso de cortocircuito en la línea, se activará una protección. Desconecte y vuelva a conectar la alimentación después de 10 s.

Conexión del videoportero

Importante: Deben respetarse al mismo tiempo todas las características de longitud máxima de cable indicadas en la tabla.

Cables que se deben usar:

• 2 cables de 0,75 mm² hasta 25 m
• 2 cables de 1,5 mm² de 5 a 100 m

1. Conecte correctamente los cables respetando el plan de cableado. Bornes 1 y 2 del monitor en bornes BUS+ BUS- de la placa externa
2. Para conectar la placa externa, solo son necesarios 2 cables para todas las funciones: timbre, imagen de vídeo, interfono y controles de apertura (cerradero y automatismo).

No hace falta respetar ninguna polaridad entre la pantalla y la placa externa. Asimismo, no hace falta respetar ninguna polaridad para el cableado a un cerradero eléctrico o una motorización de cancela.

Importante: Para el cableado, respete la etiqueta que está pegada en la parte trasera del monitor y de la placa externa.

Conexión de un cerradero o una cerradura eléctrica

Debe conectarse directamente a los bornes 5 y 6 en la parte trasera de la placa externa (no hace falta respetar la polaridad). Tenga en cuenta que esta función solo es válida si la pantalla muestra el vídeo exterior. Aparece un testigo para confirmar. Importante: El cerradero o la cerradura eléctrica que vaya a instalar deberá contar obligatoriamente con una memoria mecánica, como todas las referencias EXTEL. Para el cableado, respete la etiqueta pegada al dorso de la placa externa.

Conexión de una motorización de cancela

Conéctela directamente a los bornes 3 y 4 al dorso de la placa externa. La placa externa suministra un contacto «seco» sin necesidad de corriente al control del «botón pulsador» del automatismo. Tenga en cuenta que esta función solo es válida si la pantalla muestra el vídeo exterior. Aparece un testigo para confirmar.

Importante: No exponga la cámara directamente al sol ni la dirija a una superficie reflectante. Asimismo, recuerde introducir correctamente la pestaña de la placa externa en la muesca prevista para ello en la visera contra la lluvia. Consejo: se recomienda pasar los cables por una vaina de protección para protegerlos de los golpes y de la intemperie.

Instalación del monitor (pantalla)

1. Fije el soporte de pared (2) procurando que la pantalla del monitor esté a una altura de aproximadamente 1,60 m.
2. Conecte los cables procedentes de la placa externa (4).

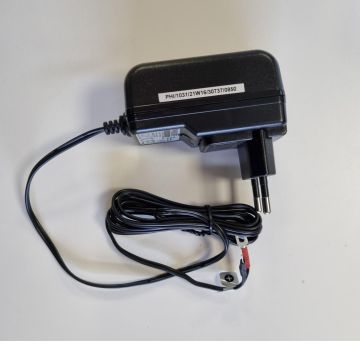

3. Conecte los cables del adaptador (3) a la parte trasera del monitor (sin conectarlo a la red). Asegúrese de respetar la polaridad (bornes rojos y negros).
4. Coloque el monitor (1) sobre el soporte mural (2).
5. Conecte la toma del bloque de alimentación a la toma de pared de 230 V.

Guía de resolución de avería mediante el diagnóstico de la avería

El monitor no se enciende

Esto significa que el monitor no está enchufado. Compruebe la conexión de la alimentación. Compruebe la posición del botón de puesta en marcha/parada

Imagen y/o sonido de mala calidad

Son interferencias que proceden del entorno. O bien se trata de un problema de instalación o de interferencias por parte de otro elemento. Compruebe que los cables tienen la sección adecuada y que los cables de conexión del videoportero no estén en la misma vaina que el de 230 V. Le recomendamos que compruebe el funcionamiento correcto de su producto realizando una prueba de corta distancia (cable 2 m mín. / 5 m máx.).

Imagen demasiado luminosa

Preste atención a la posición de la cámara. No exponga el objetivo de la cámara directamente al sol ni hacia una superficie reflectante

Sin sonido procedente de la placa externa

Acuérdese de los insectos. Compruebe que el orificio del micrófono de la placa externa no esté obstruido.

Monitor (pantalla) apagado (led testigo apagado)

Conexión incorrecta o cortocircuito en la línea. Solucione el problema de conexión, corte la alimentación durante 10 s y vuelva a conectar. Compruebe la posición del botón de puesta en marcha/parada

El monitor no se empareja con el router ADSL

Compruebe que el router esté en wifi 2,4 GHz y no 5 GHz

Recibo la notificación, pero el teléfono no suena

En los parámetros de la aplicación, active el «son» (sonido)

Sin notificación de llamada

En los parámetros de la aplicación, compruebe que el modo «alarmes» (alarmas) esté activado. En los parámetros del teléfono, compruebe que el modo de ahorro de energía esté desactivado para la aplicación Extelconnect. En IOS, compruebe que las notificaciones estén activas para la aplicación Extelconnect.

Pantalla azul en el teléfono inteligente

Compruebe que el flujo de vídeo no esté a cero

No oigo al visitante en la aplicación

Compruebe que el sonido no esté cortado
